Mensagens

Uma mensagem é a remessa de um sinal ou a chamada de uma operação de um objeto (o emissor) para um ou mais objetos (receptor).
Quando um objeto passa uma mensagem a outro objeto resulta numa ação deste último.
As mensagens são utilizadas em diagramas de interação.
Uma mensagem é representada graficamente como uma seta (do emissor ao receptor), acima do qual pode-se colocar um nome e um número de sequência.

Visualmente pode-se distinguir diversos tipos de mensagens, conforme quadro abaixo:

Seta

Tipo de Mensagem

Descrição

Simples

Indica o envio de uma nova mensagem. Pode ser síncrona ou assíncrona.

Retorno

Indica o retorno do controle após uma nova mensagem ter sido enviada.

Síncrona

Envio de mensagens síncronas.

Assíncronas

É uma mensagem que não bloqueia o emissor. Ou seja o emissor e o receptor executam concorrentemente.

Balking

Também conhecida como autodelegação, é usada quando um objeto necessita enviar uma mensagem para ele mesmo.

Time Out

Indica que a mensagem enviada tem um tempo de vida.

Ainda sobre as mensagens podemos considerar:

Iteração: indica que a mensagem é enviada várias vezes para múltiplos usuários.
Nos diagramas de comunicação, é representado por um asterisco depois do número de seqüência.

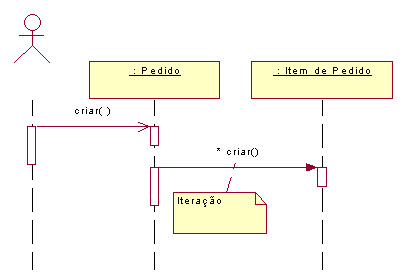

Nos diagramas de seqüência, é representada por um asterisco (*) antes da mensagem.

Condição: reporta se uma mensagem é enviada ou não.
Nos diagramas de comunicação, a condição para uma mensagem é normalmente posicionada entre colchetes [condição] e após o número de seqüência da mensagem.

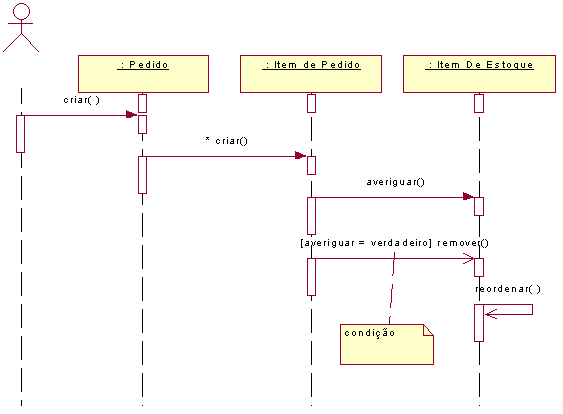

Nos diagramas de seqüência, a condição geralmente é localizada no lado esquerdo da mensagem e entre colchetes [condição] .
